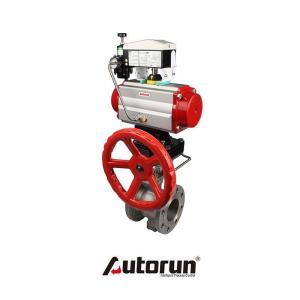

V型调节球阀
- 价格： ￥1000/台
- 发布日期： 2024-08-26
- 更新日期： 2024-10-18
产品详请
| 外型尺寸 |
电询
|
| 货号 |
电询
|
| 品牌 |
AUTORUN欧德隆
|
| 用途 |
石油、化工、冶金、电力、制药等行业
|
| 型号 |
AR673Y
|
| 工作压差 |
电询
|
| 制造商 |
AUTORUN欧德隆
|
| 压力环境 |
其他
|
| 介质温度 |
-29℃到+150℃
|
| 驱动方式 |
气动、电动、手动
|
| 适用介质 |
其他
|
| 是否进口 |
|
V 型调节球阀是一种具有特殊结构和优良性能的球阀，以下为你详细介绍：
- 工作原理：
-
V 型调节球阀的启闭件是一个带有 V 形切口的球体，通过旋转球体，使 V 形切口与阀座形成不同的开度，从而改变介质流通的截面积，实现对流量的 调节。例如，在管道系统中，当需要调节介质的流量时，转动球阀的手柄或通过驱动装置使球体旋转，V 形切口与阀座的相对位置发生变化，介质流过的通道大小也相应改变，进而达到调节流量的目的。
- 结构特点：
-
球体：球体部分通常采用碳钢铸造加工而成，铸造成形后进行研磨抛光处理，以提高表面精度和密封性能。内部设有加强筋，可增强球体的强度和刚度，防止在高压或高负荷下发生变形。
-
阀座：阀座与球体的 V 形切口紧密配合，确保良好的密封性能。阀座材质一般具有较高的硬度和耐磨性，如不锈钢或特殊合金，以适应不同介质的要求。
-
轴套：轴套采用合金钢锻压成型，起到支撑球体旋转的作用，同时减少球体与阀体之间的摩擦，使球阀的操作更加灵活轻便。
-
轴承座：由合金钢冲压成型，为轴套和球体提供稳定的支撑，保证球阀在运行过程中的稳定性和可靠性。
-
压盖：通常为碳钢板压制成形，用于固定阀座和球体，防止介质泄漏。
-
密封圈：在球体和轴套的连接处设有 O 形橡胶密封圈，起到密封和缓冲的作用，防止介质从连接处泄漏，并减少球体转动时的摩擦和磨损。
- 优点：
-
调节性能好：具有近似等百分比的流量特性，在调节范围内，流量变化与阀门开度呈较为 的比例关系，能够实现对流量的 控制，可调比可达 100:1。例如在一些对流量控制精度要求高的工艺过程中，如化工生产中的配料环节，V 型调节球阀能够准确地按照设定的比例调节各种原料的流量。
-
密封性强：V 形切口与阀座之间的紧密配合，以及 的密封材料，使得球阀在关闭状态下能够有效阻止介质泄漏，无论是液体还是气体介质，都能保证良好的密封效果。例如在石油化工行业的管道系统中，对于易燃易爆或有毒有害的介质，V 型调节球阀的可靠密封性能可以防止介质泄漏，避免安全事故和环境污染。
-
自清洁功能：在球体旋转过程中，V 形切口能够对介质中的杂质、纤维等起到剪切和刮除作用，防止这些物质在阀座和球体上堆积，从而保持阀门的良好流通性能，减少了因杂质堵塞而导致的阀门故障和维护需求。例如在造纸工业的纸浆输送管道中，V 型调节球阀可以有效处理纸浆中的纤维杂质，保证管道的畅通。
-
适用范围广：适用于多种介质，包括含纤维、微小固体颗粒、料浆等介质，也可用于高温、高压等苛刻工况条件。无论是普通的水、油介质，还是具有腐蚀性的酸碱介质，或者是含有固体颗粒的复杂介质，V 型调节球阀都能发挥良好的控制。例如在污水处理、矿山选矿、火力发电等行业中都有广泛应用。
-
启闭迅速轻便：只需旋转 90 度即可完成开启或关闭动作，操作简单快捷，且所需的转动力矩较小，便于人工操作或与自动化控制系统连接。例如在自动化生产线上，V 型调节球阀可以快速响应控制信号，实现对介质流量的及时调节。
- 技术参数：
-
压力范围：公称压力等级通常有 PN0.6、1.0、1.6、2.5 等，也有 Class150lb、300lb 等美标压力等级，可满足不同压力系统的要求。
-
公称通径：公称通径范围一般从 DN20 到 DN300 ，甚至更大或更小的尺寸，能够适应不同管道流量的需求。
-
温度范围：根据不同的材质和结构设计，使用温度范围有所不同，常见的温度范围为 -20℃ 至 +200℃ ，但对于特殊要求的场合，也可定制更高或更低温度范围的产品。
-
泄漏等级：一般可达到 VI 级泄漏标准，确保在正常工作条件下的低泄漏量，满足对介质泄漏要求严格的工艺过程。
-
流量特性：通常为线性或等百分比流量特性，用户可根据实际工艺需求进行选择，以实现 的流量调节效果。
